ボッシュ製　温度圧力センサーキット　Bosch Motorsport Liquid Pressure/Temp combined Sensor

¥21,000 税込み

カテゴリー:

説明

Bosch Motorsport 製の温度圧力センサーです。
1つのセンサーで油温と油圧、燃温と燃圧、水温と水圧　などを測定できます。
取付ネジはM10xp1.0となっております。

MOTEC LINK HALTECH ADAPTRONIC MAXXECU EMTRON　等、校正テーブルを持っている
フルコンであれば、問題なく使用できます。

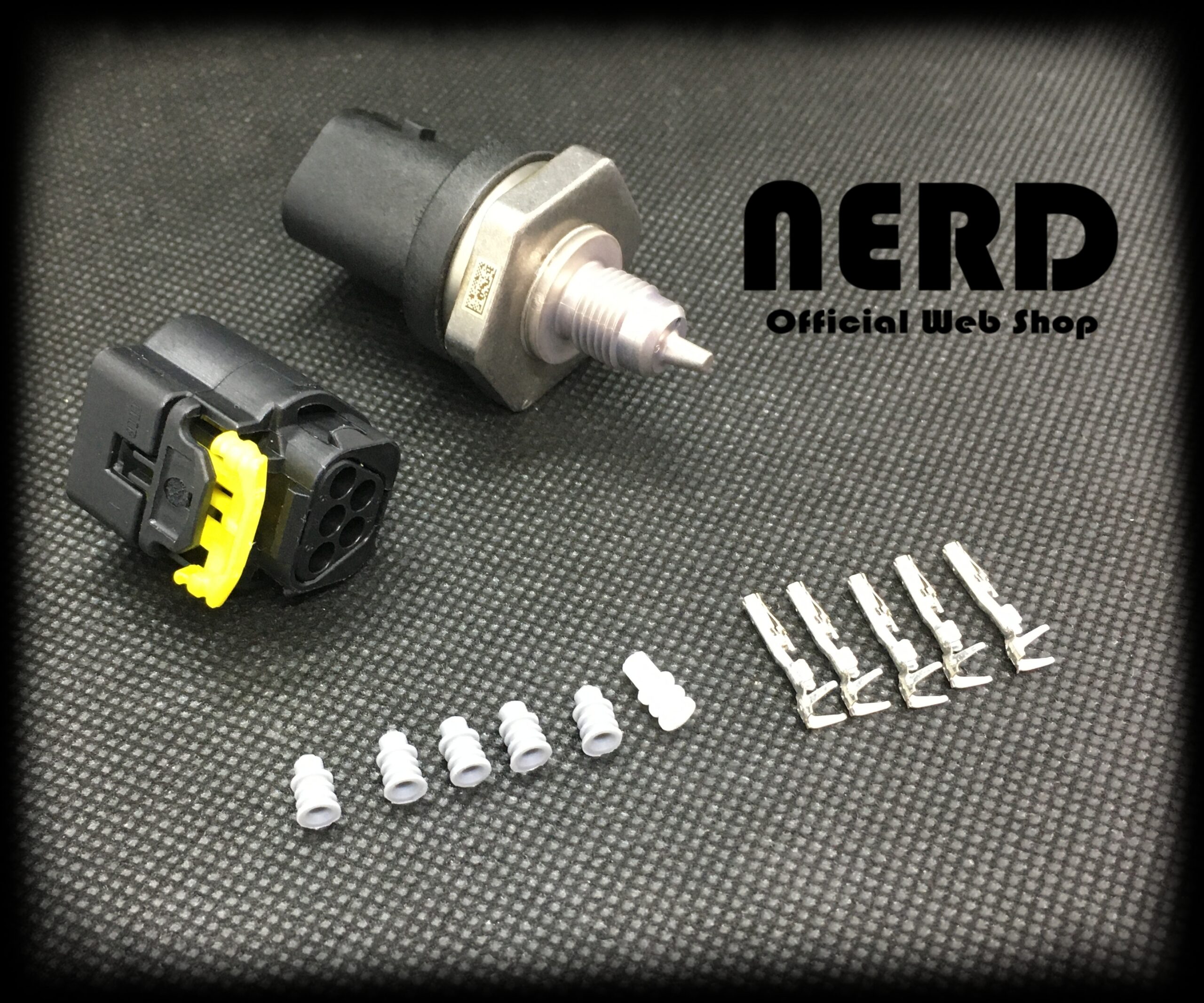

カプラー及びコンタクト（端子）、防水グロメットもセットでの販売です。
コンタクトとグロメットは1個づつ予備として多めにセットしております。

他では使用しない端子穴用のメクラシールがセットされていなかったりするので
安全に使用するためにも是非こちらのセットをご購入いただければと思います。

センサーの測定範囲は

0~10Bar(10Kpa,10.197Kgf/cm2)
温度が-40℃~140℃

です。

通常は弊社在庫しておりますので
即対応可能です。（念のためお急ぎの場合はお問い合わせください。）

追加情報

仕様詳細

ネジ規格　　　　:　　M10p1.0
締め付けトルク　:　　40Nm
供給電圧　　　　:　　4.75~5.25V

圧力校正値　　　:　　0kPa=0.5V （供給5V時）Max 4.5V at 1000kPa
　　　　　　　　 　　400mV/100kPa　（供給5V時）

温度校正値　　　:　　T [°C] R [Ohm]
　　　　　　　　　　-40 44,864
　　　　　　　　　　-30 25,524
　　　　　　　　　　-20 15,067
　　　　　　　　　　-10 9,195
　　　　　　　　　　0 5,784
　　　　　　　　　　10 　　 3,740
　　　　　　　　　　20 2,480
　　　　　　　　　　30 1,683
　　　　　　　　　　40 1,167
　　　　　　　　　　50 824
　　　　　　　　　　60 594
　　　　　　　　　　70 434.9
　　　　　　　　　　80 323.4
　　　　　　　　　　90 244
　　　　　　　　　　100 186.6
　　　　　　　　　　110 144.5
　　　　　　　　　　120 113.3
　　　　　　　　　　130 89.9
　　　　　　　　　　140 71.9

ピン配列　　　:　ピン1　　未使用（メクラ挿入）
　　　　　　　:　ピン2　　圧力出力信号
　　　　　　　:　ピン3　　+5V定電圧
　　　　　　　:　ピン4　　GND
　　　　　　　:　ピン5　　温度出力
